تبدیل رده 40 مانیسمان از کاربردی ترین اتصالات لوله مانیسمان بشمار میرود که در خطوط لوله کشی ساختمانی و صنعتی بر  در رده های مختلف مورد استفاده قرار میگیرد. تبدیل لوله مانیسمان رده 40 برای تغیر سایز لوله بدون درز و حفظ فشار کاری سیستم لوله کشی استفاده میشود. این مدل تبدیل از جنس مانیسمان ساخته میشود. برای دریافت لسیت قیمت  به روز محصولات با توجه به نوسان بالای دلار و تاثیر آن میتوانید  با شماره تلفن 0922003744 تماس حاصل نمایید. آیرون اتصال تولید کننده او وارد کننده اتصالات مانیسمان چینی ، انواع تبدیل های مانیسمان از ستیز 1/2 تا 20 اینچ در ایران محسوب میشود.

راهنمای خرید و قیمت تبدیل رده ۴۰ مانیسمان (بدون درز) + مشخصات فنی

تبدیل‌ها از جمله پرکاربردترین اتصالات در سیستم‌های لوله‌کشی صنعتی و ساختمانی هستند. تبدیل رده ۴۰ مانیسمان (Seamless Reducer Sch 40) به دلیل ساختار بدون درز و مقاومت بالا در برابر فشار و دمای بالا، یکی از حیاتی‌ترین قطعات در خطوط لوله‌کشی فشار قوی به شمار می‌رود. وظیفه اصلی این اتصال، تغییر سایز لوله (کاهش یا افزایش قطر جریان) در مسیر پایپینگ است.

اگر به دنبال خرید، استعلام قیمت تبدیل رده ۴۰ مانیسمان یا شناخت انواع و کاربردهای آن هستید، در این صفحه لیست قیمت انواع تبدیل های رده 40 مانیسمان را به همراه مشخصات فنی آماده کرده ایم. که در ادامه میتوانید مشاهده کنید. به عنوان مثال در لوله کشی مانیسمان لوله 1 اینچ را به لوله 1/2تبدیل کنید باید از تبدیل 1اینچ به 1/2 استفاده میکنیم.

تبدیل رده ۴۰ مانیسمان چیست؟

تبدیل مانیسمان رده ۴۰ نوعی اتصال فولادی بدون درز (Seamless) است که به روش فورج یا کشش گرم/سرد تولید می‌شود. واژه “مانیسمان” نشان‌دهنده بدون درز بودن و “رده ۴۰” (Schedule 40) نشان‌دهنده ضخامت دیواره و کلاس فشاری آن بر اساس استاندارد ASME B16.9 است. به دلیل نبود خط جوش در بدنه این اتصالات، مقاومت مکانیکی آن‌ها در مقایسه با اتصالات درزدار به مراتب بالاتر است و احتمال نشتی در نقاط حساس را به صفر می‌رساند.

انواع تبدیل مانیسمان رده ۴۰ از نظر شکل ظاهری

تبدیل‌های رده ۴۰ مانیسمان با توجه به طراحی مسیر جریان و راستای خط لوله به دو دسته اصلی تقسیم می‌شوند:

۱. تبدیل هم‌مرکز رده ۴۰ مانیسمان (Concentric Reducer)

در تبدیل هم‌مرکز مانیسمان، مرکز هر دو دهانه ورودی و خروجی در یک راستا و روی یک محور طولی قرار دارد. این نوع تبدیل معمولاً در خطوط لوله‌کشی عمودی استفاده می‌شود تا جریان سیال به صورت متقارن هدایت شود.

۲. تبدیل غیر هم‌مرکز رده ۴۰ مانیسمان (Eccentric Reducer)

در تبدیل غیر هم‌مرکز مانیسمان، یکی از سطوح تبدیل کاملاً صاف و تخت است و مراکز دو دهانه با یکدیگر اختلاف تراز دارند. از این اتصال بیشتر در خطوط لوله‌کشی افقی استفاده می‌شود تا از تجمع هوا یا ایجاد پدیده کاویتاسیون (به خصوص در مکش پمپ‌ها) جلوگیری شود و تخلیه سیال به راحتی صورت گیرد.

مشخصات فنی و ابعاد تبدیل رده ۴۰ مانیسمان

جدول مشخصات ابعادی و فنی پیشنهادی برای خرید:

این اتصالات بر اساس استانداردهای بین‌المللی نظیر ASTM A234 WPB (برای متریال) و ASME B16.9 (برای ابعاد و رواداری‌ها) تولید می‌شوند.

نام محصول	تصویر محصول	قیمت	گروه	سایز (اینچ)	برند	کشور سازنده	تعداد	مجموع
تبدیل رده 40		81.000	تبدیل	3/4 * 1/2	Benkan	چین		0
تبدیل رده 40		117.000	تبدیل	1 * 1/2	Benkan	چین		0
تبدیل رده 40		99000	تبدیل	1 * 3/4	Benkan	چین		0
تبدیل رده 40		207.000	تبدیل	1 1/4 * 1/2	Benkan	چین		0
تبدیل رده 40		135.000	تبدیل	1 1/4 * 3/4	Benkan	چین		0
تبدیل رده 40		117.000	تبدیل	1 1/4 * 1	Benkan	چین		0
تبدیل رده 40		288.000	تبدیل	1 1/2 * 1/2	Benkan	چین		0
تبدیل رده 40		216.000	تبدیل	1 1/2 * 3/4	Benkan	چین		0
تبدیل رده 40		144.000	تبدیل	1 1/2 * 1	Benkan	چین		0
تبدیل رده 40		144.000	تبدیل	1 .1/2 * 1. 1/4	Benkan	چین		0
تبدیل رده 40		360.000	تبدیل	2 * 1/2	Benkan	چین		0
تبدیل رده 40		324.000	تبدیل	2 * 3/4	Benkan	چین		0
تبدیل رده 40		270.000	تبدیل	2 * 1	Benkan	چین		0
تبدیل رده 40		198.000	تبدیل	2 * 1 1/4	Benkan	چین		0
تبدیل رده 40		189.000	تبدیل	2* 1/1.2	Benkan	چین		0
تبدیل رده 40		756.000	تبدیل	2.1/2 * 1/2	Benkan	چین		0
تبدیل رده 40		280,000	تبدیل	2 1/2 * 3/4	Benkan	چین		0
تبدیل رده 40		210,000	تبدیل	2 1/2 * 1	Benkan	چین		0
تبدیل رده 40		432.000	تبدیل	2 1/2 * 1 1/4	Benkan	چین		0
تبدیل رده 40		تماس بگبربد	تبدیل	2 1/2 * 1 1/2	Benkan	چین		0
تبدیل رده 40		تماس بگبربد	تبدیل	2 1/2 * 2	Benkan	چین		0
تبدیل رده 40			تبدیل	3 * 1/2	Benkan	چین		0
تبدیل رده 40			تبدیل	3 * 3/4	Benkan	چین		0
تبدیل رده 40			تبدیل	3 * 1	Benkan	چین		0
تبدیل رده 40		220,000	تبدیل	3 * 1 1/4	Benkan	چین		0
تبدیل رده 40		190,000	تبدیل	3 * 1 1/2	Benkan	چین		0
تبدیل رده 40		175,000	تبدیل	3 * 2	Benkan	چین		0
تبدیل رده 40		170,000	تبدیل	3 * 2 1/2	Benkan	چین		0
تبدیل رده 40			تبدیل	4 * 1	Benkan	چین		0
تبدیل رده 40		350,000	تبدیل	4 * 1 1/4	Benkan	چین		0
تبدیل رده 40		340,000	تبدیل	4 * 1 1/2	Benkan	چین		0
تبدیل رده 40		280,000	تبدیل	4 * 2	Benkan	چین		0
تبدیل رده 40		240,000	تبدیل	4 * 2 1/2	Benkan	چین		0
تبدیل رده 40		230,000	تبدیل	4 * 3	Benkan	چین		0
تبدیل رده 40		450,000	تبدیل	5 * 2 1/2	Benkan	چین		0
تبدیل رده 40		440,000	تبدیل	5 * 3	Benkan	چین		0
تبدیل رده 40		420,000	تبدیل	5 * 4	Benkan	چین		0
تبدیل رده 40		650,000	تبدیل	6 * 3	Benkan	چین		0
تبدیل رده 40		600,000	تبدیل	6 * 4	Benkan	چین		0
تبدیل رده 40		580,000	تبدیل	6 * 5	Benkan	چین		0
تبدیل رده 40		تماس	تبدیل	8	Benkan	چین		0
تبدیل رده 40		تماس	تبدیل	10	Benkan	چین		0
تبدیل رده 40		تماس	تبدیل	12	Benkan	چین		0

انواع تبدیل رده 40 مانیسمان

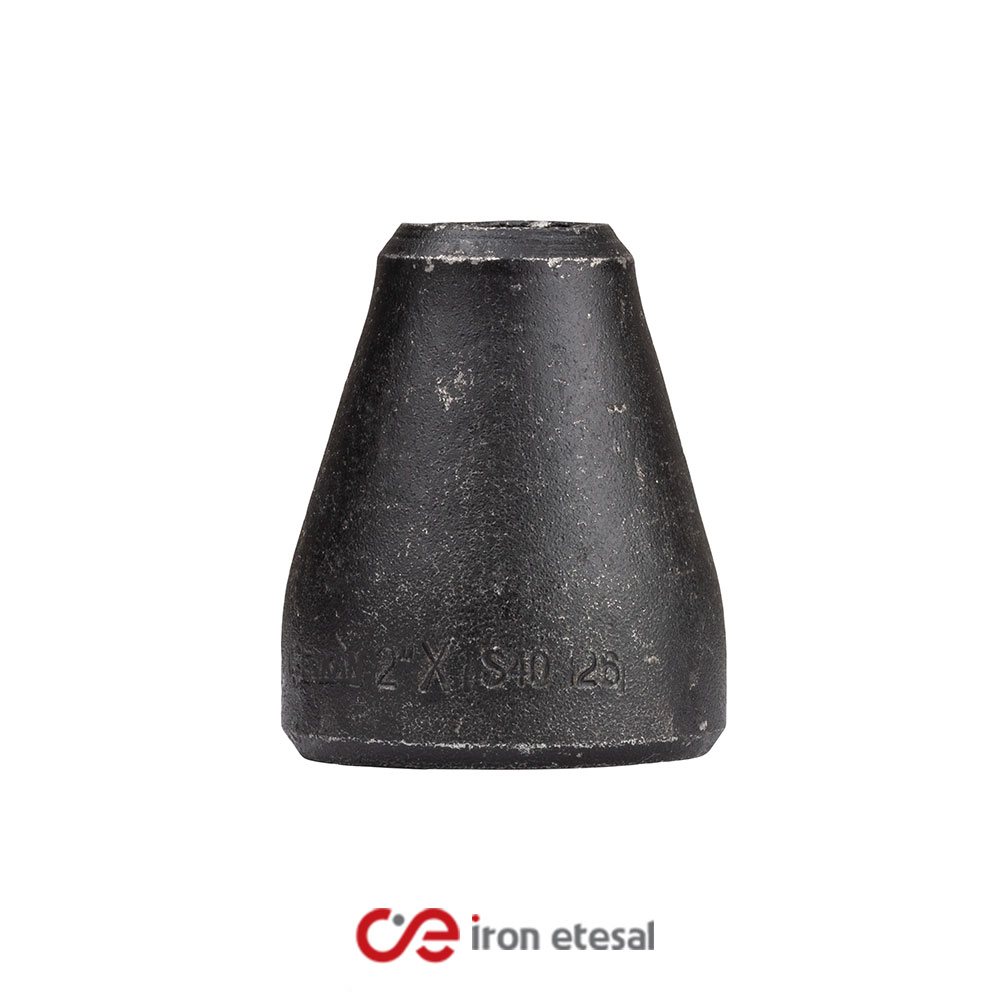

1_ تبدیل مانیسمان رده 40 هم مرکز (concentric Reducer)

 در این مدل تبدیل محور خروجی و ورودی در یک راستا قرار میگیرند و صرفا لوله مانیسمان از سایز یا رده ای به سایز و رده دیگر تبدیل میشود. این تبدیل برای تصال بایک به صورت کونیگ باشد تا یک سر لوله حداقل 4 میل به طرف دیگر لوله وارد ش.د تا جوشکاری به راحتی انجام گسرد.

کاربرد تبدیل های رده 40 برای خطوط عمودی بسیار مناسب است. و در کارهائی که نیاز به انتقال مایعات و سیالات وجودسیالات که نیاز به دقت بالا بسیار دارد مناسب است.

2_ تبدیل غیر هم مرکز

این مدل تبدیل به صورت یک سمت صاف و یک سمت شیب دار ساخته میشوند . جلوگیری از جمع شدن هوا یا بخار از مزیت این مدل ابدیل محسوب میشود و برای پمپ هائی باد و گاز کاربرد بسیار بالایی دارد.

به صورت کلی مجموعه آیرون اتصال افتخار دارد که با تولید و واردات انواع لوله مانیسمان و اتصالات مانیسمان چینی، بنکن در خدمت شما همکاران و سازندگان ساختمان ها و صنعت گران عزیز است.
